Symbole znaków pionowych na jezdni
Oznakowanie poziome: symbole znaków pionowych na jezdni. Rodzaje i parametry.
Oznakowanie poziome na drodze
Znaki drogowe przekazują kierowcom istotne informacje dotyczące organizacji ruchu, występujących zagrożeń, wymaganego sposobu jazdy, obowiązujących zakazów itp. Znaki poziome, które mają postać linii napisów i symboli umieszczonych na nawierzchni dróg, umożliwiają przekazywanie informacji również tam, gdzie zastosowanie innego oznakowania jest niewystarczające lub niemożliwe. Warto zauważyć, że chociaż często znaki poziome stanowią uzupełnienie oznakowania pionowego, przepisy nie wskazują, że znaki pionowe pełnią rolę nadrzędną. Oznakowanie poziome i pionowe jest tak samo ważne.
Ze względu na funkcje i kształt oznakowanie poziome dzieli się na:
- znaki podłużne i poprzeczne,
- strzałki,
- znaki uzupełniające,
- punktowe elementy odblaskowe.
Znaki uzupełniające stanowią grupę znaków o różnych kształtach, wymiarach i przeznaczeniu. Do tej grupy należą symbole znaków pionowych.

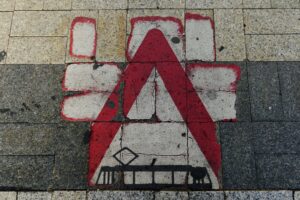

Symbole znaków drogowych na jezdni
Symbole znaków drogowych na jezdni występują jako powtórzenie zastosowanych znaków pionowych. Umieszcza się je na nawierzchni drogi w osi pasa ruchu. Na drogach można spotkać znaki poziome odzwierciedlające znaki pionowe ostrzegawcze i znaki poziome odzwierciedlające znaki pionowe zakazu i nakazu. Względem wymiarów poprzecznych konstrukcja tych symboli jest wydłużona w osi jezdni.
Symbole znaków drogowych, jako znaki uzupełniające, mają na celu m.in. dopełnienie występującego w danym miejscu oznakowania. Zgodnie z § 2 ust. 6 rozporządzenia w sprawie znaków i sygnałów drogowych: znaki poziome odzwierciedlające znaki pionowe ostrzegawcze lub zakazu albo dodatkowe znaki szlaków rowerowych stanowią powtórzenie zastosowanych znaków pionowych, chyba, że przepisy szczególne stanowią inaczej.
Aplikacja symboli znaków drogowych
Do malowania znaków poziomych zwykle wykorzystuje się farby drogowe o odpowiednich parametrach (dot. m.in. widoczności, odblaskowości, trwałości i odporności na ścieranie). Aplikację ułatwiają wózki do malowania linii, a także szablony znaków drogowych. Inaczej wygląda sposób nanoszenia symboli znaków pionowych. Zgodnie z przepisami takie oznakowanie wykonuje się z materiałów prefabrykowanych, które łączy się z nawierzchnią drogi przez klejenie, wtapianie, wbudowanie lub w inny sposób. Są to: wycięte z arkuszy folii symbole przyklejane przez docisk bez podgrzewania, materiały termoplastyczne podgrzewane podczas aplikacji i masy przyklejane do nawierzchni klejem na zimno.
Wymiary symboli znaków pionowych a rodzaj drogi
Wymiary symboli znaków drogowych pionowych uzależnione są od rodzaju drogi, na której są umieszczone.
Drogi miejskie z ograniczeniem prędkości do 60 km/h
| Znaki ostrzegawcze w kształcie trójkąta | Znaki zakazu i nakazu w kształcie elipsy |
| podstawa a = 1,4 m wysokość h = 2,5 m powierzchnia S = 1,75 m2 | oś mała a = 1,4 m oś duża b = 2,5 m powierzchnia S = 2,75 m2 |
Drogi miejskie z ograniczeniem prędkości powyżej 60 km/h
| Znaki ostrzegawcze w kształcie trójkąta | Znaki zakazu i nakazu w kształcie elipsy |
| podstawa a = 1,6 m wysokość h = 3,2 m powierzchnia S = 2,56 m2 | oś mała a = 1,6 m oś duża b = 3,2 m powierzchnia S = 4,0 m2 |
Drogi pozamiejskie
| Znaki ostrzegawcze w kształcie trójkąta | Znaki zakazu i nakazu w kształcie elipsy |
| podstawa a = 1,7 m wysokość h = 5,1 m powierzchnia S = 4,34 m2 | oś mała a = 1,7 m oś duża b = 5,1 m powierzchnia S = 6,8 m2 |
Symbole znaków pionowych na jezdni – FAQ
Zgodnie z przepisami symbole znaków pionowych na jezdni stanowią powtórzenie zastosowanych znaków pionowych.
Na drogach można spotkać się z symbolami pionowych znaków ostrzegawczych, np. A-17 „dzieci”, A-16 „przejście dla pieszych”, znaków zakazu, np. B-33 „ograniczenie prędkości”, B-43 „strefa ograniczonej prędkości”, a także znaków nakazu, np. C-5 „nakaz jazdy prosto”.
Tak, symbole umieszczane na jezdni i ich kolorystyka są takie same jak w przypadku ich pionowych odpowiedników. Jedyna różnica to wydłużona konstrukcja symboli poziomych względem wymiarów poprzecznych.
