Wskaźnik odcinka ograniczonej prędkości W9 - znak kolejowy

Wskaźniki W9 - znak kolejowy

Oznacza początek lub koniec odcinka, przez który należy przejeżdżać z ograniczoną prędkością. Wskaźniki te ustawia się odpowiednio za wskaźnikiem W8. Wskaźnik znacznie zwiększy bezpieczeństwo.

Zastosowanie:

Wskaźnik ustawia się w ruchu na liniach kolejowych normalnotorowych i szerokotorowych w odległości drogi hamowania za wskaźnikiem W 8.

Na końcu odcinka:

• na szlaku jednotorowym i wielotorowym (przy liczbie torów szlakowych większej niż 2), jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych - dla jazdy po torze nieskrajnym - obowiązuje maszynistę obraz na odwrotnej stronie wskaźnika W9 ustawionego na początku odcinka dla przeciwnego kierunku, aczkolwiek wskaźnik ten jest ustawiony z lewej strony toru, patrząc w kierunku jazdy; zasada ta obowiązuje także dla wskaźników W9 ustawionych w obrębie stacji
• na szlaku dwutorowym, przy równoległym zbliżeniu torów szlakowych dwóch linii jednotorowych i na szlaku wielotorowym (przy liczbie torów szlakowych większej niż 2), jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych - dla jazdy po torze skrajnym - obowiązuje maszynistę obraz na odwrotnej stronie wskaźnika W9, ustawionego na początku odcinka dla przeciwnego kierunku (z prawej albo z lewej strony toru, patrząc w kierunku jazdy)
• Wskaźnik W9 ustawiony na początku odcinka jest zwrócony do pociągu tą stroną, na której jest uwidoczniony kąt zwrócony wierzchołkiem ku dołowi, ustawiony zaś na końcu odcinka - tą stroną, na której uwidoczniony jest kąt zwrócony wierzchołkiem ku górze.
• Jeżeli na szlaku wielotorowym (przy liczbie torów szlakowych większej niż2), jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych, szerokość międzytorza nie pozwala na ustawienie wskaźnika typowego, stosuje się wskażnik W9 o zmniejszonych wymiarach (szerokość 400 mm i wysokość 300 mm) i umieszcza go nisko na wysokości główki szyny dolną krawędzią tablicy (międzytorze o szerokości co najmniej 3,5m, a dla skrajni 1-SM - co najmniej 3,75 m).
• W razie konieczności zmniejszenia prędkości pociągów w obrębie stacji na całej jej długości wskaźnik W9 należy umieścić przy semaforze wjazdowym.

Wskaźnika W9 nie oświetla się w porze nocnej. Zaleca się powierzchnię wskaźnika wykonywać z materiałów odblaskowych.

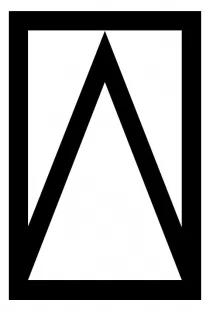

Wskaźnik W 9 wykonywany jest dwustronnie: z jednej strony wskaźnika widoczna jest tablica z czarnym kątem zwróconym wierzchołkiem do dołu, a z drugiej – z czarnym kątem zwróconym wierzchołkiem do góry.
Początek odcinka, przez który należy przejeżdżać ze zmniejszoną prędkością, oznacza się tą stroną wskaźnika W 9, na której widoczny jest kąt zwrócony wierzchołkiem do dołu.
Koniec odcinka wyznacza strona z kątem zwróconym wierzchołkiem ku górze.
Na początku odcinka wskaźnik ten ustawia się po tej samej stronie, po której był ustawiony wskaźnik W 8.

Wskaźnik wykonany z wysokiej jakości blachy ocynkowanej.

UWAGA! Ważne informacje dotyczące transportu, rozładunku oraz przechowywania znaków drogowych:

Rozładunek i montaż
- Oznakowanie zamówione przez klienta jest układane na środkach transportu w określonej pozycji i zabezpieczone przed przemieszczeniem, ocieraniem o siebie i uszkodzeniem.
- Przy rozładunku należy zwrócić uwagę na zachowanie kolejności zdejmowania z środka transportowego celem uniknięcia wysuwania oznakowania z środkowych warstw i porysowania powierzchni szczególnie pokrytych folią.
- Tablice o znacznych gabarytach poukładane równolegle do burt samochodu w pozycji pionowej należy zdejmować ręcznie. Niedopuszczalne jest chodzenie po tablicach, które w czasie rozładunku przemieszczały się do pozycji poziomej.
- Małe znaki i elementy oznakowania umieszczane w pojemnikach lub na paletach można rozładowywać przy pomocy wózka widłowego.
- W trakcie montażu znaków i tablic do konstrukcji wsporczych w miejscach lokalizacji znaków należy dołożyć wszelkich starań by uniknąć porysowania narzędziami lic odblaskowych tablic, powłok lakierniczych i innych zabezpieczeń antykorozyjnych.

Przechowywanie (składowanie)
- Oznakowanie powinno być składowane w magazynach zamkniętych lub zadaszonych wiatach, chroniących wyroby przed deszczem lub nadmiernym działaniem promieniowania słonecznego.
- Folia, w którą pakowany jest element służy tylko i wyłącznie do zabezpieczenia elementów w czasie transportu i rozładunku. W żadnym wypadku zabezpieczony towar za pomocą: przekładek gąbkowych, kartonowych, folii bąbelkowych oraz folii typu stretch nie nadaje się bezpośrednio do długiego składowania.
Uwaga:
W foliach znajdują się związki chemiczne, które pod wpływem ciepła i wilgoci mogą odbarwić powłokę malarską, dlatego użyte materiały opakowaniowe muszą być doszczelnione w celu uniknięcia kondensacji wilgoci pomiędzy powłoką, a folią opakowaniową.
Ponadto kondensacja pary wodnej na powierzchni elementów wpływa niekorzystnie na folię odblaskową, stwarzając ryzyko jej podnoszenia oraz pogorszenia właściwości odblaskowych folii.
W przypadku zaobserwowania kondensacji pary wodnej pod powierzchnią folii zabezpieczającej lub w przypadku dostanie się pod nią wody z opadów atmosferycznych lub z roztopionego śniegu, należy niezwłocznie usunąć folię zabezpieczającą i pozostawić element do wyschnięcia.
- Przechowywane tablice i znaki należy układać w pozycji pionowej na podkładkach drewnianych lub paletach.
- Zabrania się składowania oznakowania pionowego (tablic, znaków) bezpośrednio na ziemi. Jeżeli woda lub brud pozostaje w kontakcie ze znakiem (tablicą) przez dłuższy czas, powoduje to powstanie trwałych zmarszczek, odbarwienie się lica i nieodwracalną utratę odblaskowości folii.
- Zabrania się składowania znaków lub tablic w pozycji poziomej (ryzyko uszkodzenia folii).
- W przypadku długiego składowania należy zachować odstęp około 10 cm pomiędzy licami tablic lub znaku (gwarantuje to prawidłową cyrkulację powietrza i zapobiega marszczeniu się folii).
- Słupki, uchwyty i inne elementy przechowywane w odkrytych magazynach składować w ażurowych pojemnikach umożliwiających ściekanie wody.
- Przy rozładunku i przechowywaniu elementów oznakowania pionowego należy zachować szczególną ostrożność, gdyż wszelkiego rodzaju zarysowania powodują obniżenie jakości towaru.
Wszystkie odstępstwa od niniejszej instrukcji powodują odrzucenie reklamacji.

Folia I generacji (typ I) - 7 lat gwarancji!
Folia II generacji (typ II) - 10 lat gwarancji!

Metalowe znaki drogowe są wykonywane na blasze o grubości 1,25 mm
Krawędzie są odpowiednio zagięte, a rogi zaokrąglone, dzięki czemu znak jest bezpieczny w montażu i użytkowaniu

Na każdym znaku znajduje się odpowiednia naklejka znamionowa, w której zawarte są m. in. takie informacje jak:

• symbol znaku, grubość blachy, wymiary
• producent, data produkcji
• zamierzone zastosowanie
• zasadnicze charakterystyki (mocowanie, chromatyczność, współczynnik odblasku, odporność na czynniki zewnętrzne, ...)
• spełniana norma, numer deklaracji
• okres przydatności
